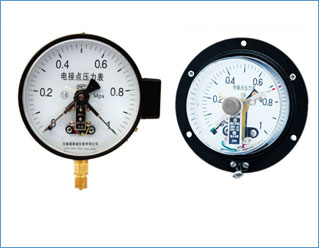

電接點壓力表
|
YX YXC |
|
|
適用于工業現場，對壓力的控制報警。
儀表外徑：60 100 150
量程：-0.1～0～250Mpa
觸頭功率：10VA 30VA
工作電壓：380VAC
安裝方式：徑向、徑向前邊、徑向
軸向前邊。 |
|
YXC系列磁助式電接點壓力表采用了磁力作用的電接點裝置，具有額定功率大、發信可靠、接點壽命長等優點，有
一定的抗介質脈動和環境振動性能。
YNXC系列產品在YXC產品的基礎上，依靠充填阻尼液、裝置阻尼管、阻尼片、阻尼螺釘?shù)却胧?，顯著提高了抗介質脈動和環境振動性能，延長了產品使用壽命。其抗振動結構可有效抑制指針的抖動、沖擊，保護接點，使儀表指示清晰，電信號切換可靠，工作穩定。
YNXC-BF系列耐震耐腐蝕電接點壓力表，因全部零部件采用不繡鋼材料制作，所以既可檢測腐蝕性較強介質的壓力，又能正確發信，實現自動控制。
產品功能及主要技術參數 |
名稱
|
型號
|
測量范圍
|
度等級
|
允許介質工作溫度
|
接頭螺紋
|
指示
|
設定值
|
接通
|
斷開
|
磁助式電接點壓力表
|
YXC-l00/150
|
0～0.16至60及
-0.1～0.06至2.4
0～0.16 to 60 and
-0.1～0.06 to 2.4
|
1.6
|
1.6
|
4
|
-40～70℃
|
M20×1.5
(※G3／8)
(※Gl／2)
|
耐震磁助式電接點壓力表
|
YNXC-l00/150
|
5
|
-25～55℃
|
全不銹鋼電接點壓力表
|
YXC-100BF/150
|
0～0.16至60及
-0.1～0.06至2.4
0～0.16 t0 60 and
-0.1～0.06 t0 2.4
|
4
|
全不銹鋼耐震電接點壓力表
|
YNXC-100BF／150
|
5
|
|
注： ①標有“※”的型號應定制，②屬測量范圍以外的標度須特制。③隔離式的軟管長度為1．2．3．4．6．8．M(其中2M為優先長度)。④工作環境振動頻率不大于25Hz，振幅不大于0.5mm。⑤YXNC系列防護等級： IP64。如配防水接線盒可達IP65，但需定制。

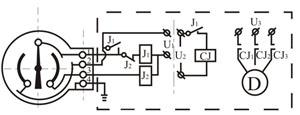

接線示意圖及觸頭參數 |
|
1.觸頭功率——30VA（阻性負載）
2.工作電壓——DC·220V或AC·380V
安全工作電壓：DC·24V
3.工作電流——1A，安全工作電流：0·1A
|
接線顏色：1.黃 2.藍 3.紅 4.接地
|
|

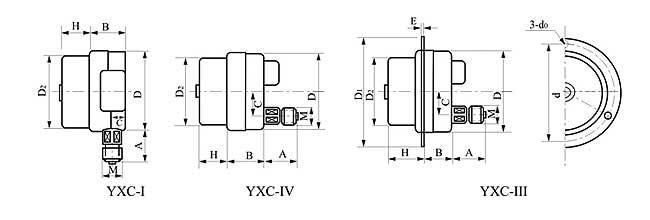

| YXC磁助式電接點壓力表外形尺寸 |
 |
型號
|
外形尺寸
|
A
|
B
|
H
|
C
|
D
|
D1
|
D2
|
d
|
d0
|
E
|
M
|
YXC-l00—Ⅰ
|
41
|
42
|
35
|
18
|
98
|
／
|
89
|
／
|
／
|
／
|
20 ×1.5
|
YXC-l00—IV
|
42
|
42
|
35
|
30
|
98
|
／
|
89
|
／
|
／
|
／
|
20 ×1.5
|
YXC-l00—Ⅲ
|
42
|
37
|
40
|
30
|
98
|
132
|
89
|
118
|
6
|
1.2
|
20 ×1.5
|
YXC-l50—Ⅰ
|
4l
|
47
|
34
|
17
|
148
|
／
|
138
|
／
|
／
|
／
|
20 ×1.5
|
YXC-l50—IV
|
42
|
47
|
34
|
30
|
148
|
／
|
138
|
／
|
／
|
／
|
20 ×1.5
|
YXC-l50—Ⅲ
|
42
|
40
|
41
|
30
|
148
|
181
|
138
|
165
|
6
|
2
|
20 ×1.5
|
|

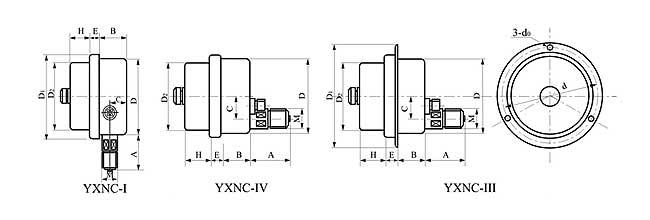

| YNXC耐震電接點壓力表外形尺寸 |
 |
型號
|
外形尺寸
|
(Type)
|
A
|
B
|
H
|
C
|
D
|
D1
|
D2
|
d
|
d0
|
E
|
M
|
YNXC-l00—Ⅰ
|
45
|
32
|
34
|
16
|
100
|
110
|
95
|
／
|
／
|
15
|
20 ×1.5
|
YNXC-l00—Ⅲ
|
43
|
26
|
34
|
34
|
100
|
132
|
95
|
118
|
6
|
21
|
20 ×1.5
|
YNXC-l50—Ⅰ
|
50
|
34
|
25
|
17
|
150
|
162
|
141
|
／
|
／
|
18
|
20 ×1.5
|
YNXC-l50—Ⅲ
|
50
|
28
|
25
|
53
|
150
|
183
|
141
|
165
|
6
|
23
|
20 ×1.5
|
|
注：耐腐蝕型(—BF)外形尺寸與YXNC相同。
購買壓力表提供壓力表技術參數如下：
1.【壓力表使用】2.【壓力表量程】3.【壓力表直徑】4.【壓力表精度】5.【壓力表連接螺紋】6.【壓力表型號】
如有問題可以聯系賽萊迪儀表技術部電話0510-85886598 |
