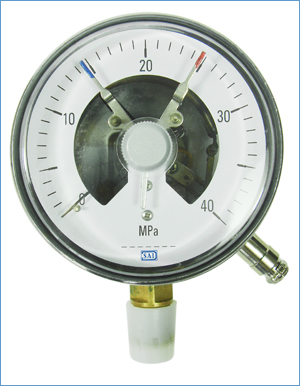

光電電接點壓力表

光電電接點壓力表耐震光電點壓力表		YXD YNXD
		壓力信號經光電轉換電子驅動，轉換供PLC、DCS控制系統采集即成或驅動高低壓電器設控制報警。耐震系列適用于震動、沖擊環境。儀表外徑：100 150 量程：-0.1～0～100Mpa 儀表供電：15～24VDC 觸頭功率：250/1A 安裝方式：徑向前邊、軸向后邊。

YNXD-系列光電(耐震)電接點壓力表
　YNXD -系列光電耐震電接點壓力表具有抗環境振動、介質脈動和沖擊載荷的特性。儀表指示清晰、穩定、電信號切換可靠。
　　儀表適用對銅或銅合金無腐蝕作用的液體、氣體等介質的壓力測量，除指示功能外，還具有上下限(或雙上限、雙下限)二位可調信號控制。
　　儀表采用非接觸式電接點，其設定接點上應用了光電傳感器，構成無接點信號切換裝置。通過控制電路，經高靈敏繼電器輸出，故儀表靈敏度極高，響應快速、控制精度高，無滯后，跳躍現象。在低電壓工作時，一般接點式裝置浸沒于阻尼液中，其接點附著油膜，增大接觸電阻，使接點不能有效工作，電流大時燒蝕嚴重。采用光電無觸點信號切換，無電弧、無接點嚴重蝕損現象，故使用壽命長，開關特性優良，低于24V工作電壓時仍能安全可靠工作。
　　 YNXD-BF為全不銹鋼耐震光電電接點壓力表，能適用于有腐蝕性介質的壓力測量。

主要技術參數

指示儀表	測量上限 Mpa		-0.1~0.15， -0.1~0.3， -0.1~0.5， -0.1~0.9， -0.1~1.5， -0.1~2.4 ,0.16，0.25，0.4，0.6， 1， 1.6，2.5，4，6， 10，16，25，40，60
	度		±1.6％
	使用工作溫度		-15~55℃
	使用壓力上限		1／2~2／3
	抗工作環境振動		V.H.4級
	防護等級		IP64；如需IP65須定制
	工作電壓		DC9V
	輸出線電阻		<120W
控制器	輸阻出性觸負點載	開關電壓	AC.250V， DC.220V
		工作電流	1A
		控制容量	30VA
		電氣壽命	105次
	工作條件	電源	AC.220V， DC.12~24V
		功耗	2.2VA
		環境溫度	-10℃~40℃
		相對濕度	10％~75％

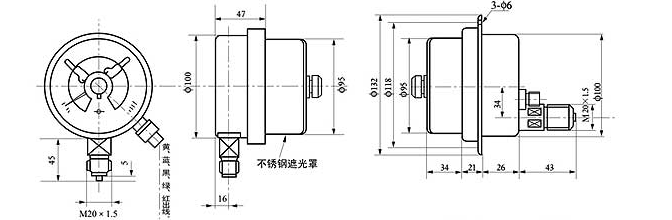

外形尺寸（與YXNC耐震電接點壓力表外形尺寸相同）

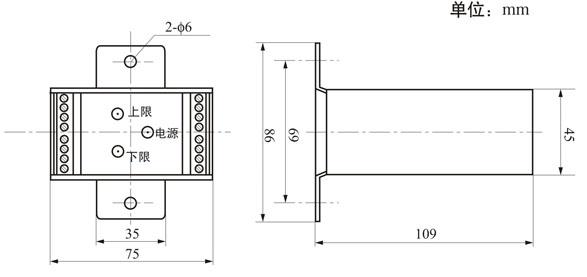

控制器外形尺寸

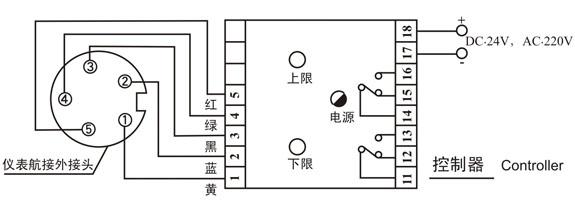

儀表接線圖

點開關形式				電路工作狀態分析
指示儀表的設定方式		控制器等效輸出
接點開關型式	示意圖	接線圖	說明
上下限			上行：超過設定值時，下限斷 →上限接通下行：超過設定值時，上限斷 →下限接通

雙上限			上行：超過設定值時，上限1通 →上限2再接通下行：超過設定值時，上限2斷 →上限1再斷路
下限			下行：超過設定值時，下限1通 →下限2再接通上行：超過設定值時，下限2斷 →下限1再斷路

購買壓力表提供壓力表技術參數如下：
1.【壓力表使用】2.【壓力表量程】3.【壓力表直徑】4.【壓力表精度】5.【壓力表連接螺紋】6.【壓力表型號】
使用與訂貨須知
安裝后請剪除儀表表殼頂部橡膠凸起部，令儀表內腔與大氣相通，以保證儀表度。告知接點開關型式、工作電源(DC·24V或AC·220V)。
工作電源為DC．24V時，勿與輸出端感性負載共用24V電源，應用獨立供電的安全電源。
腐蝕性環境或腐蝕性介質請選用全不銹鋼耐震光電電接點壓力表，其型號為YXND-l00—BF
如有問題可以聯系賽萊迪儀表技術部電話0510-85886598
